Trong hệ thống điện công nghiệp và cơ điện M&E, tuyến cáp động lực thường có tiết diện lớn, trọng lượng cao và phát sinh nhiệt trong quá trình vận hành. Khi đó, giải pháp đỡ cáp không chỉ cần chịu được tải mà còn phải tạo điều kiện để cáp bố trí thông thoáng, dễ kiểm tra và thuận tiện mở rộng.

Thang cáp điện (Cable Ladder) được thiết kế cho chính nhu cầu này. Kết cấu gồm hai thành dọc liên kết bằng các thanh ngang, tạo thành một hệ đỡ mở thay vì bao kín cáp như máng cáp. Nhờ cấu trúc này, thang cáp phù hợp với nhiều tuyến cáp động lực lớn tại nhà máy, trạm điện, trung tâm thương mại, tòa nhà và hạ tầng kỹ thuật.

Năm 2026, khi lựa chọn thang cáp cho công trình, ngoài kích thước và độ dày, cần quan tâm đến tải trọng làm việc, khoảng cách giá đỡ, vật liệu, khả năng chống ăn mòn, phụ kiện và yêu cầu của hồ sơ kỹ thuật.

1. Thang cáp điện là gì?

Thang cáp điện, tiếng Anh là Cable Ladder, là hệ thống kết cấu dùng để đỡ và bố trí cáp điện hoặc một số thiết bị điện liên quan.

Theo IEC 61537:2023, cable ladder systems và cable tray systems được sử dụng để support and accommodate cables trong các hệ thống điện và/hoặc thông tin liên lạc. Tiêu chuẩn này quy định các yêu cầu và phép thử đối với hệ thống, đồng thời không áp dụng cho conduit, cable trunking và cable ducting systems.

Cấu tạo cơ bản

Một đoạn thang cáp thông thường gồm:

• Hai thành thang: chịu lực chính và liên kết với các phụ kiện.
• Thanh ngang – Rungs: tạo điểm đỡ và giữ khoảng cách giữa hai thành.
• Mối liên kết: sử dụng phương pháp hàn hoặc kết cấu cơ khí tùy thiết kế.
• Phụ kiện: dùng để đổi hướng, phân nhánh, nối hoặc thay đổi kích thước tuyến.

Khác với máng cáp dạng hộp, thang cáp có phần đáy mở. Cáp được đặt trên các thanh ngang nên việc tiếp cận và kiểm tra tuyến tương đối thuận tiện.

2. Ưu điểm của thang cáp so với máng cáp

Thoáng nhiệt cho tuyến cáp

Đây là một trong những lợi thế quan trọng của cable ladder.

Do kết cấu mở, không khí dễ lưu thông quanh cáp. Điều này đặc biệt hữu ích với các tuyến chứa cáp động lực có tải cao, nơi vấn đề tản nhiệt cần được xem xét trong thiết kế hệ thống.

Tuy nhiên, không nên hiểu rằng dùng thang cáp sẽ tự động loại bỏ yêu cầu tính toán ampacity. Khả năng tải dòng vẫn phải được xác định theo loại cáp, cách bố trí, nhiệt độ môi trường, số lượng cáp và các điều kiện lắp đặt.

Chịu tải tốt

Hai thành thang kết hợp với thanh ngang tạo thành một kết cấu nhẹ nhưng có khả năng chịu tải tốt nếu được thiết kế đúng.

Khả năng chịu tải thực tế không được quyết định chỉ bởi độ dày thép. Các yếu tố như chiều rộng thang, chiều cao thành, biên dạng, nhịp giá đỡ, kiểu giá đỡ và tải cáp đều ảnh hưởng đến kết quả.

IEC 61537:2023 đã cập nhật các phương pháp thử SWL – Safe Working Load và bổ sung các phép thử đối với nhiều dạng giá đỡ.

Dễ thi công và bảo trì

Cấu trúc mở giúp kỹ thuật viên dễ quan sát tuyến cáp, bổ sung cáp mới hoặc kiểm tra các vị trí liên kết.

Với những hệ thống thường xuyên mở rộng, đây là ưu điểm đáng kể so với phương án sử dụng hệ thống đỡ có cấu tạo kín.

3. Các loại thang cáp điện phổ biến năm 2026

Tùy môi trường lắp đặt và yêu cầu dự án, thang cáp có thể được sản xuất từ nhiều loại vật liệu hoặc xử lý bề mặt khác nhau.

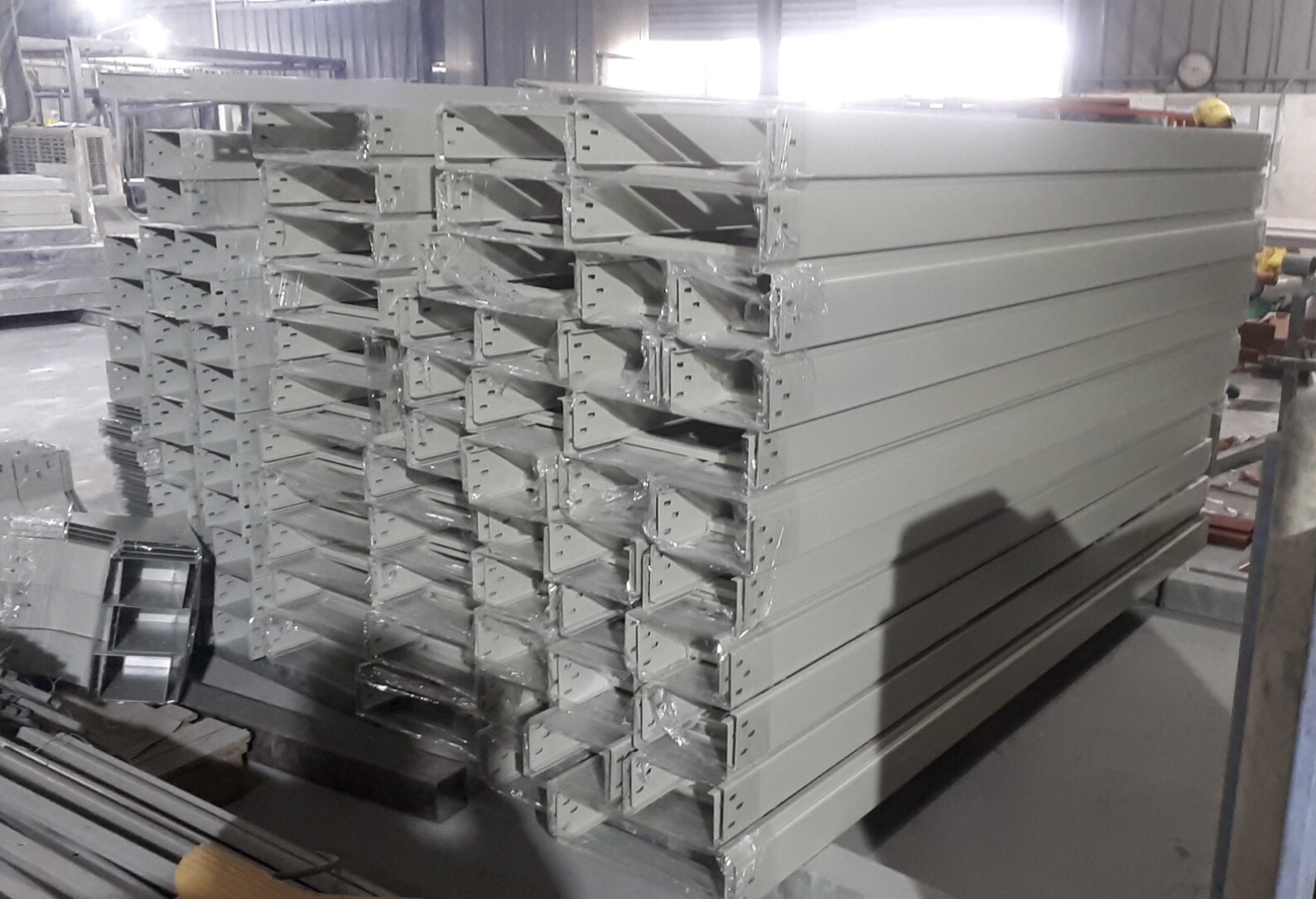

Thang cáp sơn tĩnh điện

Loại này thường được sử dụng trong nhà, phòng điện, tầng kỹ thuật và các khu vực có yêu cầu cao về ngoại quan.

Ưu điểm là bề mặt hoàn thiện đồng đều, có nhiều lựa chọn màu và chi phí thường phù hợp với các công trình trong nhà.

Thang cáp mạ kẽm nhúng nóng

Phù hợp hơn với các khu vực ngoài trời hoặc môi trường có nguy cơ ăn mòn cao hơn.

ISO 1461:2022 quy định các yêu cầu chung và phương pháp thử lớp mạ kẽm nhúng nóng cho các chi tiết bằng sắt, thép đã gia công; tiêu chuẩn này cũng nêu rõ phạm vi không áp dụng cho một số sản phẩm thép được mạ liên tục.

ASTM A123/A123M-24 cũng là một tiêu chuẩn hiện hành về lớp phủ kẽm nhúng nóng trên sản phẩm sắt và thép, bao gồm nhiều dạng sản phẩm đã gia công.

Thang cáp mạ kẽm thường

Đây là lựa chọn phổ biến khi sử dụng thép đã được xử lý bề mặt từ trước. Chi phí thường dễ tiếp cận hơn so với một số phương án bảo vệ bề mặt chuyên dụng.

Thang cáp Inox hoặc nhôm

Inox được lựa chọn khi yêu cầu chống ăn mòn và vệ sinh cao, chẳng hạn một số khu vực của ngành thực phẩm, hóa chất hoặc môi trường đặc biệt.

Nhôm có ưu điểm về trọng lượng nhẹ và khả năng chống ăn mòn, thích hợp cho một số công trình cần giảm khối lượng kết cấu.

4. Kích thước và thông số kỹ thuật thang cáp

Một số kích thước thang cáp thường được đặt hàng gồm:

Thang cáp 200×100, thang cáp 300×100, thang cáp 400×100, thang cáp 600×100…

Trong đó:

• W: chiều rộng thang.
• H: chiều cao thành thang.
• L: chiều dài đoạn thang.
• t: độ dày vật liệu.
• Rung spacing: khoảng cách giữa các thanh ngang.

Trên thị trường, thang cáp có thể được sản xuất với nhiều độ dày như 1,0; 1,2; 1,5; 2,0 mm hoặc theo thiết kế riêng. Website 2DE hiện cũng công bố các dòng thang cáp với chiều rộng và chiều cao đa dạng, đồng thời nhận gia công theo yêu cầu.

Không nên coi một mức độ dày hoặc khoảng cách rung nào đó là “tiêu chuẩn bắt buộc” cho mọi công trình. Cấu hình phải được lựa chọn dựa trên tải trọng và điều kiện lắp đặt.

5. Phụ kiện thang cáp điện

Một tuyến thang cáp hoàn chỉnh không chỉ gồm các đoạn thẳng.

Các phụ kiện thường gặp gồm:

Co ngang 90°

Hay còn gọi là co L, sử dụng để đổi hướng tuyến theo phương ngang.

Tê ngang

Dùng để chia một tuyến thành hai nhánh trên cùng mặt phẳng.

Co lên và co xuống

Cho phép tuyến chuyển hướng theo phương đứng khi đi từ cao độ này sang cao độ khác.

Côn thu

Sử dụng khi cần kết nối hai tuyến có chiều rộng khác nhau.

Nối thang

Liên kết hai đoạn thang cáp thành một tuyến liên tục.

Giá đỡ và quang treo

Dùng để cố định hệ thống vào kết cấu công trình. Khoảng cách giữa các điểm đỡ phải được xác định theo tải trọng, cấu hình thang và yêu cầu thiết kế.

IEC 61537:2023 cũng bổ sung/cập nhật các thử nghiệm đối với nhiều loại support devices, trong đó có cantilever, pendants, C-shape ceiling supports và trapeze systems.

6. Ứng dụng của thang cáp điện

Thang cáp được sử dụng trong nhiều hệ thống M&E như:

Tòa nhà và chung cư: đỡ tuyến cáp động lực, cáp cấp nguồn cho tủ điện và thiết bị.

Nhà máy công nghiệp: sử dụng cho tuyến cáp nguồn, cáp động lực và các tuyến điện có tải lớn.

Trạm điện và khu vực kỹ thuật: bố trí các tuyến cáp giữa tủ điện, máy biến áp và thiết bị phân phối.

Trung tâm thương mại: tổ chức tuyến điện tại tầng kỹ thuật, phòng điện và khu vực dịch vụ.

Hạ tầng và công trình ngoài trời: có thể sử dụng thang cáp mạ kẽm phù hợp với điều kiện môi trường.

Xem thêm: Cáp Ladder Là Gì?

7. Tiêu chuẩn kỹ thuật thang cáp mới nhất 2026

Khi xây dựng specification cho cable ladder, IEC 61537:2023 là tài liệu quốc tế quan trọng cần tham khảo. Đây là phiên bản thứ ba, được IEC phát hành ngày 24/01/2023 và thay thế IEC 61537:2006. Tiêu chuẩn cập nhật phân loại ăn mòn, thử SWL, thử đối với các cấu hình lắp đặt đứng và nhiều dạng giá đỡ.

Đối với phương án mạ kẽm nhúng nóng, có thể tham khảo ISO 1461:2022 hoặc ASTM A123/A123M-24, tùy specification của dự án.

Điểm quan trọng là không nên ghi trong hồ sơ “đạt tiêu chuẩn IEC 61537” chỉ dựa vào kích thước sản phẩm. IEC 61537 đặt ra yêu cầu và phép thử cho hệ thống, trong đó có tải trọng, giá đỡ, liên kết và các đặc tính liên quan.

8. Báo giá thang cáp điện 2026

Giá thang cáp không có một mức cố định cho mọi công trình.

Các yếu tố ảnh hưởng trực tiếp gồm:

Yếu tố	Ảnh hưởng đến giá
Vật liệu	Thép, nhôm, inox
Độ dày	Tác động đến lượng vật liệu
Kích thước	W × H càng lớn thường cần nhiều vật liệu hơn
Xử lý bề mặt	Sơn, mạ kẽm…
Phụ kiện	Co, T, X, côn thu, nối
Số lượng	Đơn hàng lớn có thể có đơn giá khác
Yêu cầu gia công	Kích thước và biên dạng đặc biệt
Vận chuyển	Phụ thuộc khối lượng và địa điểm giao hàng

2DE hiện có danh mục thang cáp sơn tĩnh điện, mạ kẽm thường và mạ kẽm nhúng nóng, đồng thời cung cấp nhiều quy cách kích thước và nhận gia công theo yêu cầu.

Vì vậy, khi yêu cầu báo giá nên gửi đầy đủ kích thước W × H, độ dày, vật liệu, xử lý bề mặt, chiều dài, số lượng và danh mục phụ kiện để có báo giá chính xác hơn.

9. Hướng dẫn lựa chọn và lắp đặt thang cáp

Trước khi thi công, cần xác định tải cáp của từng tuyến và lựa chọn cấu hình thang phù hợp.

Sau đó kiểm tra:

Tải trọng → nhịp giá đỡ → cấu hình thang → liên kết → phụ kiện → điều kiện môi trường.

Các đoạn thang phải được liên kết chắc chắn, giá đỡ phải được neo vào kết cấu đủ khả năng chịu lực và tuyến phải có không gian phù hợp cho việc kéo cáp, kiểm tra và bảo trì.

Đối với những tuyến nhiều cáp động lực, cần đặc biệt chú ý việc bố trí cáp, khoảng cách giữa cáp và điều kiện tản nhiệt. Không nên dùng một khoảng cách giá đỡ cố định cho mọi kích thước thang; khoảng cách phải được kiểm tra theo tải trọng và khả năng chịu lực của cấu hình thực tế.

10. 2DE Việt Nam – sản xuất thang cáp theo yêu cầu

2DE Việt Nam hiện cung cấp các dòng thang cáp với nhiều lựa chọn về vật liệu và xử lý bề mặt, gồm thang cáp sơn tĩnh điện, mạ kẽm thường và mạ kẽm nhúng nóng. Website của 2DE cũng công bố các quy cách có chiều rộng từ khoảng 100 đến 1.500 mm và chiều cao từ khoảng 50 đến 200 mm, đồng thời có dịch vụ gia công theo yêu cầu dự án.

Khi làm việc với nhà sản xuất, hồ sơ nên thể hiện rõ:

Kích thước + độ dày + vật liệu + bề mặt + tải trọng + nhịp giá đỡ + phụ kiện + số lượng.

Đây là cơ sở để nhà sản xuất xác định cấu hình thay vì chỉ báo giá theo một mã kích thước.

Kết luận

Thang cáp điện là giải pháp phù hợp cho các tuyến cáp cần khả năng chịu tải, thông thoáng và thuận tiện bảo trì. Khác biệt quan trọng nhất so với máng cáp nằm ở cấu trúc mở, giúp cáp dễ tiếp cận và hỗ trợ khả năng lưu thông không khí quanh tuyến.

Trong năm 2026, khi lựa chọn thang cáp cho công trình M&E, nên đánh giá đồng thời kích thước, độ dày, tải trọng, khoảng cách giá đỡ, vật liệu, lớp bảo vệ bề mặt và phụ kiện. Đối với yêu cầu thử nghiệm và đánh giá hệ thống, có thể tham chiếu IEC 61537:2023; với mạ kẽm nhúng nóng, ISO 1461:2022 và ASTM A123/A123M-24 là các tài liệu kỹ thuật liên quan.

Nếu đang cần thang cáp 200×100, 400×100, 600×100 hoặc thang cáp gia công theo bản vẽ, nên cung cấp BOQ/specification để nhà sản xuất xác định đúng cấu hình và báo giá theo khối lượng thực tế.
